JYS 重工位石油化工流程泵
JYS 系列单级、两级、三级重工位石油化工流程泵是卧式、径向剖分、两端支撑、离心式流程泵，是按照API610(第八版)标准进行设计，符合API610(第八版)
如果您对我们的产品和服务有任何需求, 请联系我们！
- 产品描述
-
概述
JYS 系列单级、两级、三级重工位石油化工流程泵是卧式、径向剖分、两端支撑、离心式流程泵，是按照API610(第八版)标准进行设计，符合API610(第八版)
应用范围
JYS系列重工位石油化工流程泵是随着我国石油化工装置现代化建设的需要，为了尽快地适应以节能为中心的设备更新换代而发发展的符合国际先进标准API610(第八版)的产品，是为了满足较为苛刻和重工位工况的需要而采用的特殊设计。该种流程泵用在石油精制、石油化工和其它行业输送清洁或微量含有颗粒的石油、液化石油气和其它产品，典型应用于现代化炼油厂
主要用于
• 原油输送
• 炼油厂、石油化工、煤加工行业中低温和高温场合
• 化学工业、造纸、纸黎业、制糖业和普通流程工业
• 发电厂、供暖和空调系统
• 船舶及海水淡化厂和海水制盐厂
性能参数范围
单级
流量Q 可达 6000m3/h 扬程H 可达 180m 工作压力 可达 5MPa 工作温度 -45 ℃~+450℃ 两级、三级
流量Q 可达 1400m3/h 扬程H 可达 550m 工作压力 可达 7.5MPa 工作温度 -45 ℃~+450℃ 型号说明
JYS202-400/1-A
JYS--------重工位石油化工流程泵
20---------泵吐出口直径(cm)
2----------泵吸入口直径划档
400--------叶轮名义直径(mm)
1---------级数
A---------叶轮切割次数
泵的转向
从驱动端方向看为逆时针方向旋转

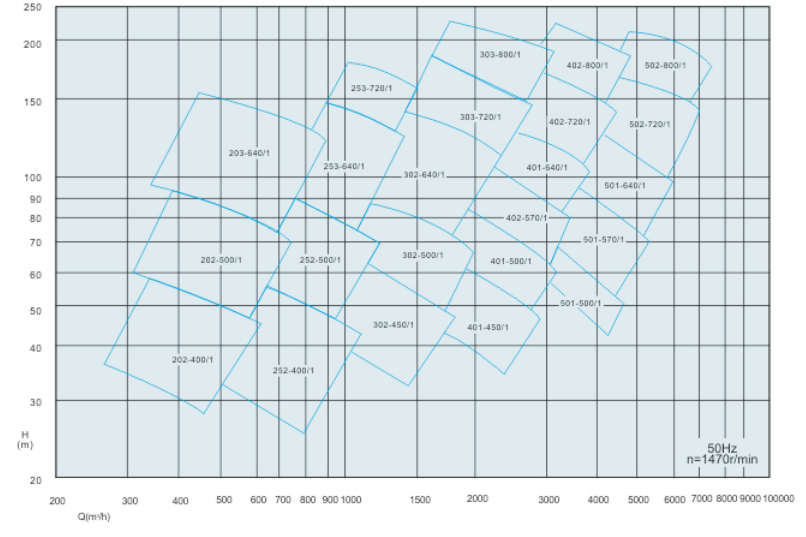

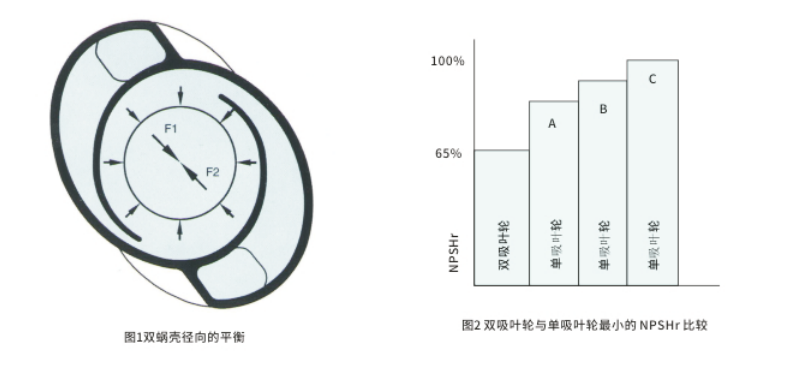

设计特点 优点 经济效益 设计角度 • 较宽型增范围设计 • 选型范围在较佳效益点的80-110%之间 • 运行平衡、高效使用寿命长 • 完全执行API 610（第八版）规范 • 采用重工位设计和结构 • 可靠性高 • 对称的双泵盖结构 • 增强维修和维护简易程度 • 泵盖的所有表面易清理 • 温度一致 • 完全排液 • 提高应用的灵活性 • 高温下运转可靠 压力壳 • 泵体为双螺壳和双吸结构 • 减少了径向力 • 减少了转子跳动 • 进入叶轮液流均匀对称流 • 提高了轴承和密封的寿命 • 中心线支承且中心支脚牢固 • 适合在450℃(842F)高温下运行 • 减少安装误差问题 • 减少维修费用 • 适用于不同的材料等级 • 服务领域较宽 • 为保证使用寿命而选择合适的材料 • 泵盖和轴承体均为整体结构 • 刚性对承减少了基础共振可能性 • 基础振动降低 • 提高轴承和密封的寿命 • 降低费用 密封 • 密封腔尺寸执行API682规范中表1 • 紧跟机械密封技术目前的较高水平 • 提高密封互换性和寿命 • 两级和三级在高压侧配有卸压衬套 • 减小密封腔压力 • 降低误差 叶轮 • 双吸叶轮 • 减小轴向力 • 提高轴承寿命 • 必需汽蚀余量NPShr较低 • 降低容器高度 • 提高汽蚀余量 • 汽蚀比转数900到1100 • 吸入性能比较好 • 降低阻力，压力波动小 • 兼顾效率指标 • 提高轴承和密封的寿命 • 小叶片均匀布置 • 减小动力脉动 • 降低振动 • 简单而牢固的叶轮固定 • 轴向和径向定位可靠 • 提高轴承和密封的寿命 • 在不稳定的工况下固定可靠 • 闭式叶轮 • 效率高 • 降低功率损耗 • 无耐磨损 • 适平衡精度为4M/M级 • 降低由于不平衡引起的不平衡 • 降低振动 • 无耐磨损 • 提高轴承和密封寿命 轴 • 轴承跨距小的重工位轴 • 具有传动高转速能力 • 降低振动 • 静接度和动接度较高 • 提高轴承和密封寿命 • 刚性轴设计 • 保证在整个转速范围内远离临界转速 • 在容许工作转速下运转平稳 • 圆锥型轴伸 • 使联轴器、轴承和密封易于拆卸 • 减少维修时间 轴承 • 全钢负载轴承零件 • L10轴承寿命至少25000小时 • 轴承可靠性高，使用寿命长 • 40度角接触推力轴承 • 重工况承载能力 • 径向轴承为深沟球轴承 • 送密密封作为标准件安装 • 尽量减少杂质的污染 • 提高轴承寿命 • 防止产生火花 • 可靠性高 • 可采用风扇冷却或水冷却 • 将轴承的温度降低 • 提高轴承寿命 • 风扇冷却适合缺水地区 • 滑动轴承 • 适合比较苛刻的工况 • 提高轴承寿命 • 可靠性高 其它 • 加长段的膜片联轴器 • 检修时无需拆卸吸入、吐出管路和移动电机 • 易于维修、停工时间短 JYS 单级泵性能范围(50Hz)

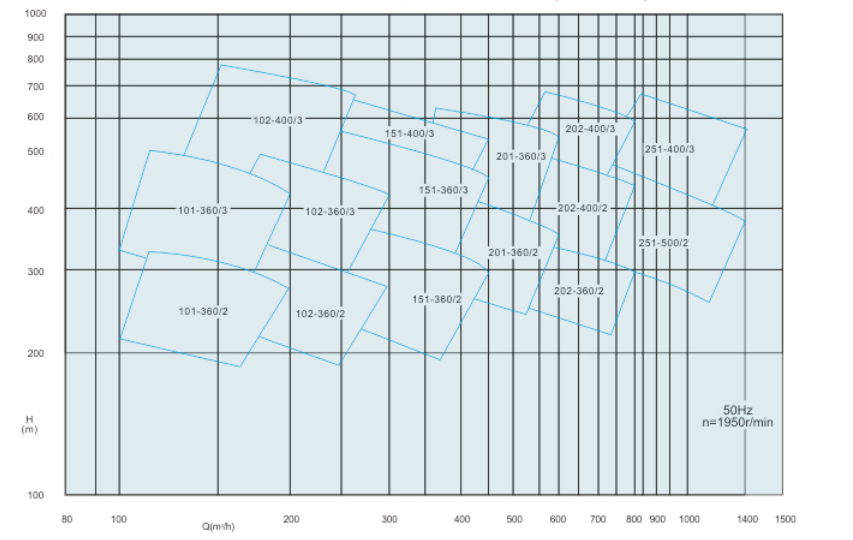

JYS 两级、三级泵性能范围(50Hz)
